Amelio Mechanical
Amelio uitgebreid met specifiek werktuigbouwkundige applicaties.
Amelio uitgebreid met specifiek werktuigbouwkundige applicaties.
Amelio Mechanical heeft onder andere de volgende functionaliteit:
- Het tekenen van alle type gaten, in boven of zijaanzicht (figuur 1).
- Het tekenen van bouten, moeren, ringen in samenstelling, in doorsnede of aanzicht (figuur 2 en 3).
- Het plaatsen van bouten, moeren, ringen en verdere standaard onderdelen (figuur 5 en 6).
- Het plaatsen van profielen (figuur 7).
- Het gebruik van dynamische blokken voor bouten, moeren, ringen en verdere standaard onderdelen, met parameters voor zichtbaarheid (lijntype), afmetingen (diameter en lengte) en de onderbreking in de boutschacht voor de moer en ring (figuur 8).
- Klik hier voor een overzicht van alle onderdelen van de symbolenbibliotheek.
- Het aanmaken van een stuklijst, te plaatsen in de tekening of direct te openen in Microsoft Excel. Zie Partnumbers + List.

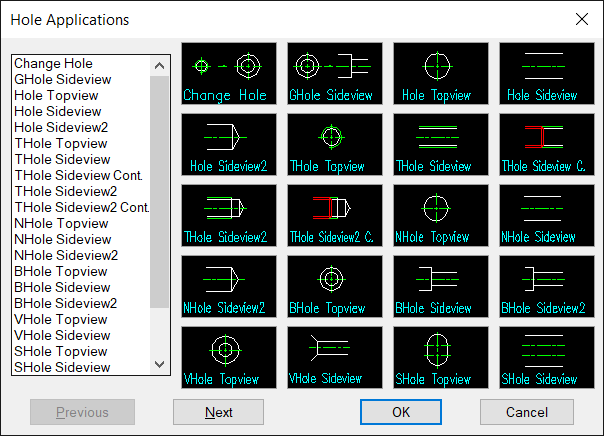

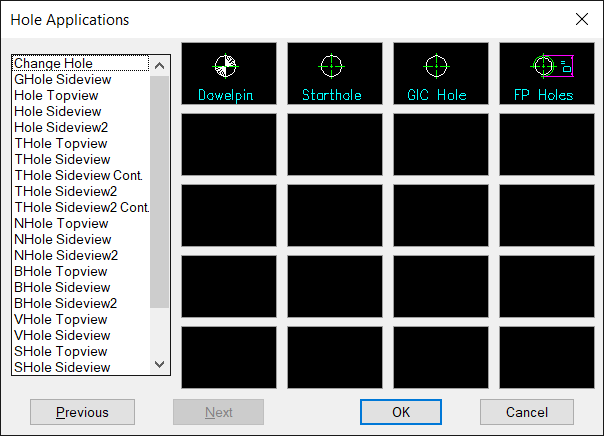

Figuur 1: Het tekenen van alle type gaten.

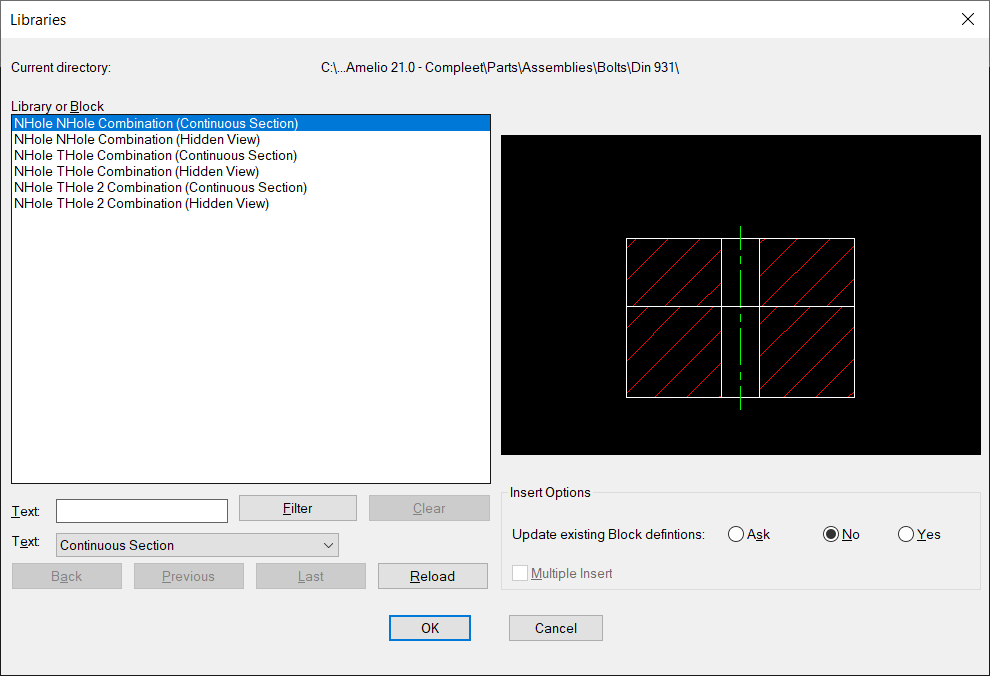

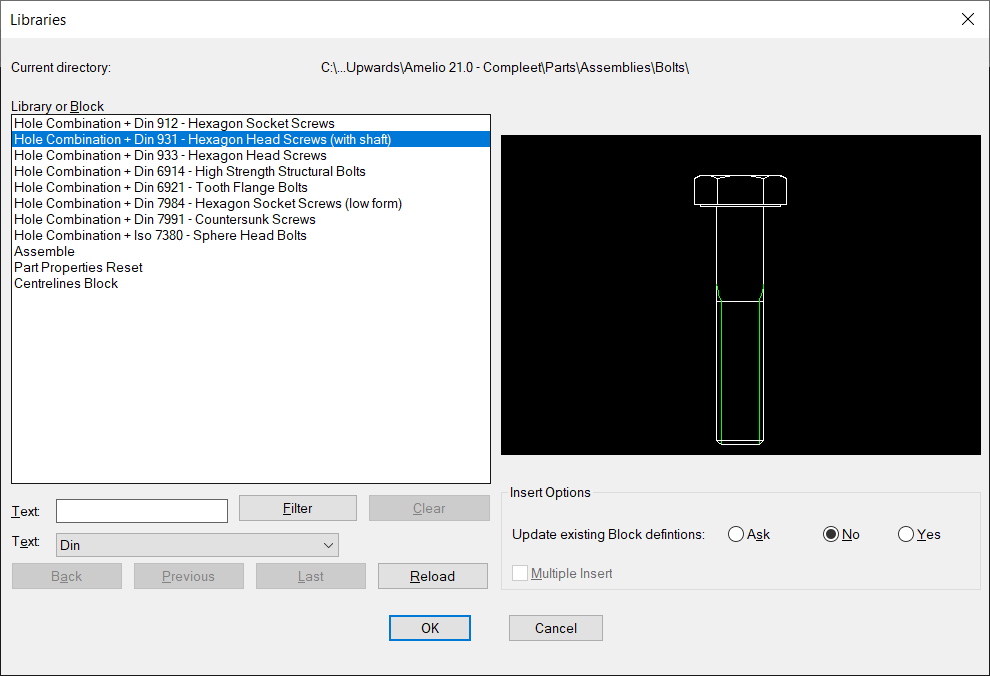

Figuur 2: Het selecteren van de bout en de gat-gat-combinatie.

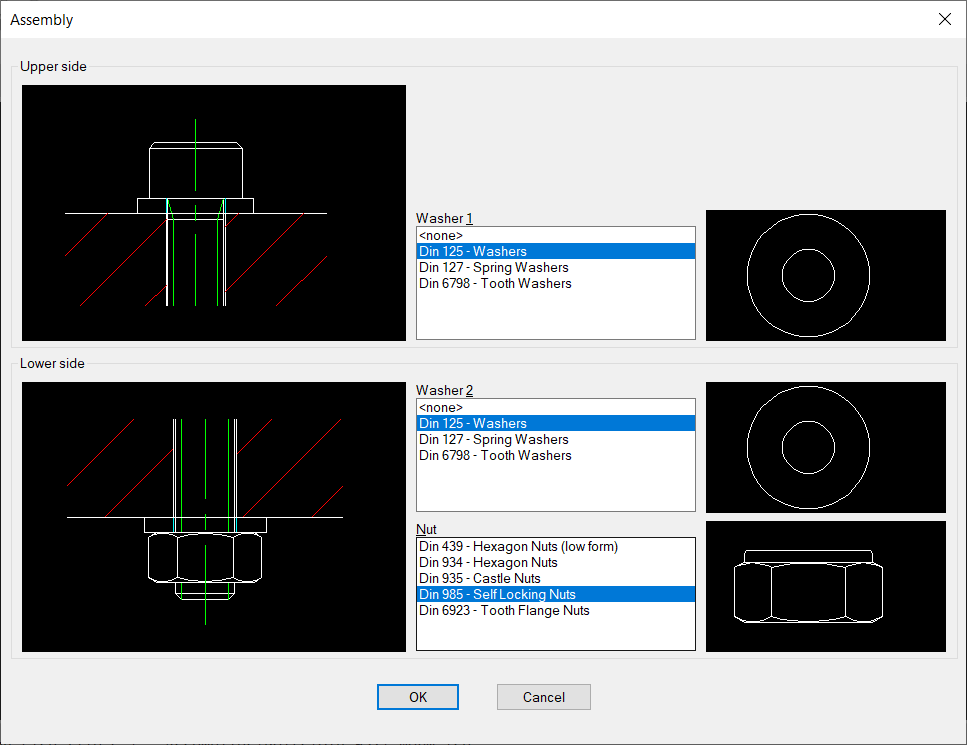

Figuur 3: Het selecteren van ringen en/of moer en het resultaat in de tekening.

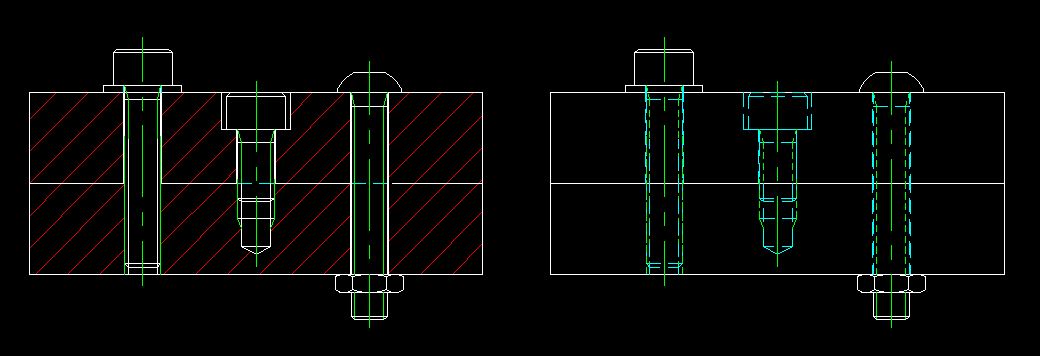

Figuur 4: Meer bout, moer en ring-samenstellingen in een tekening, in doorsnede en aanzicht.

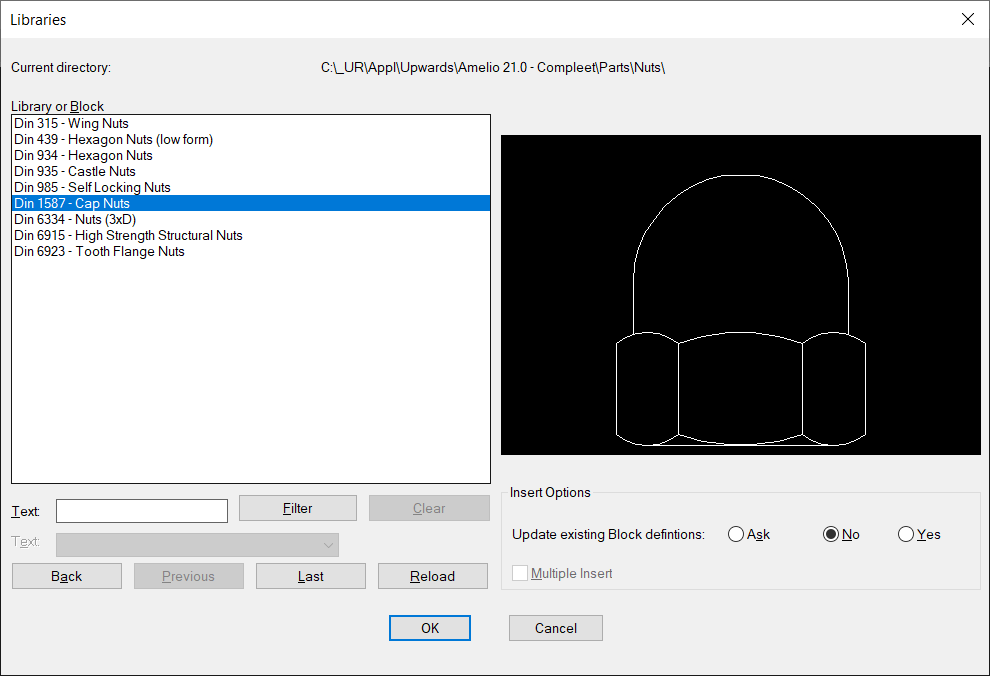

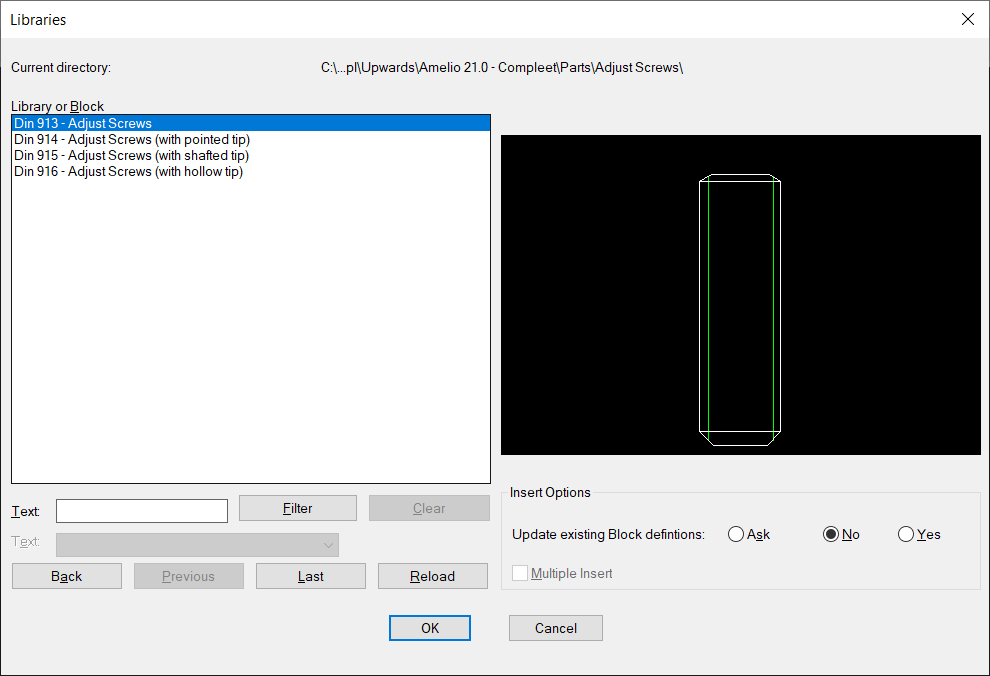

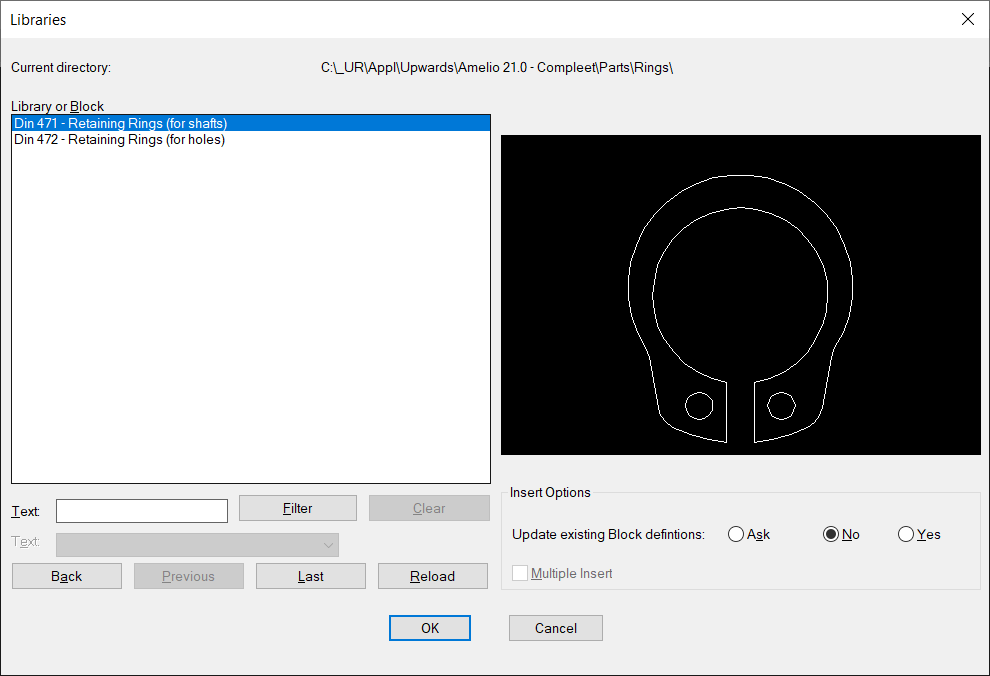

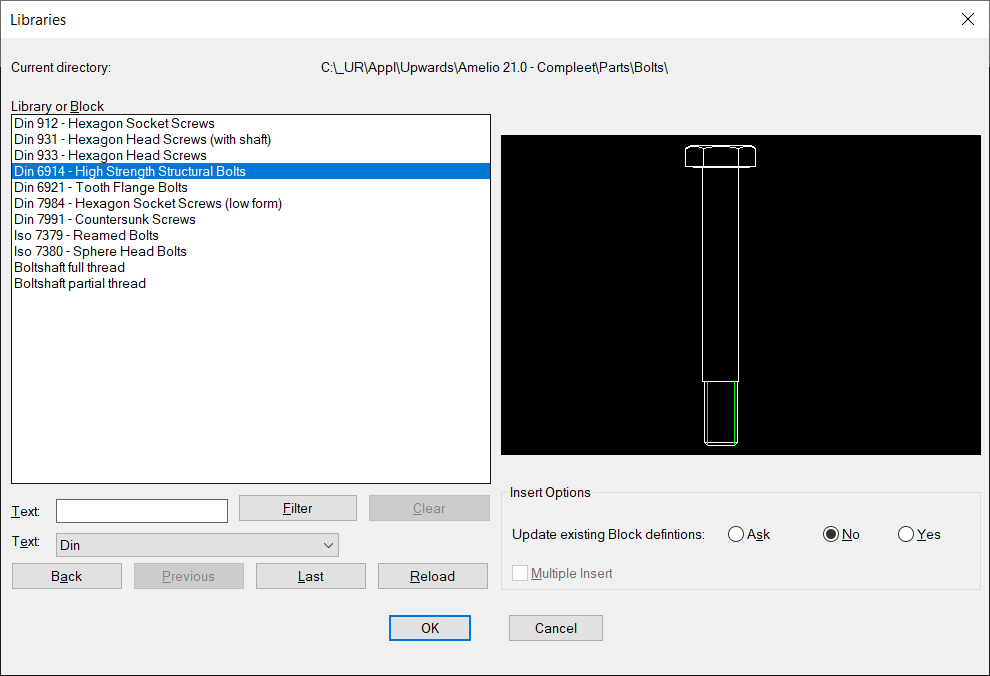

Figuur 5: Meer bouten, moeren, ringen en verdere standaard onderdelen.

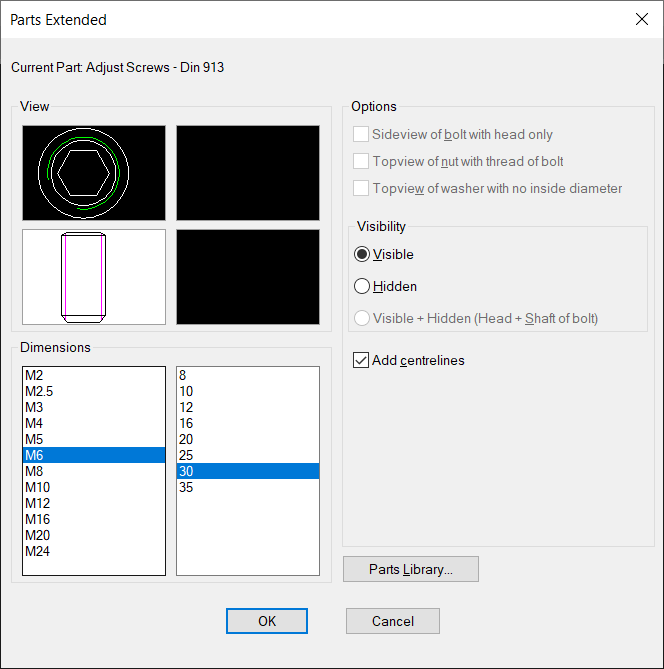

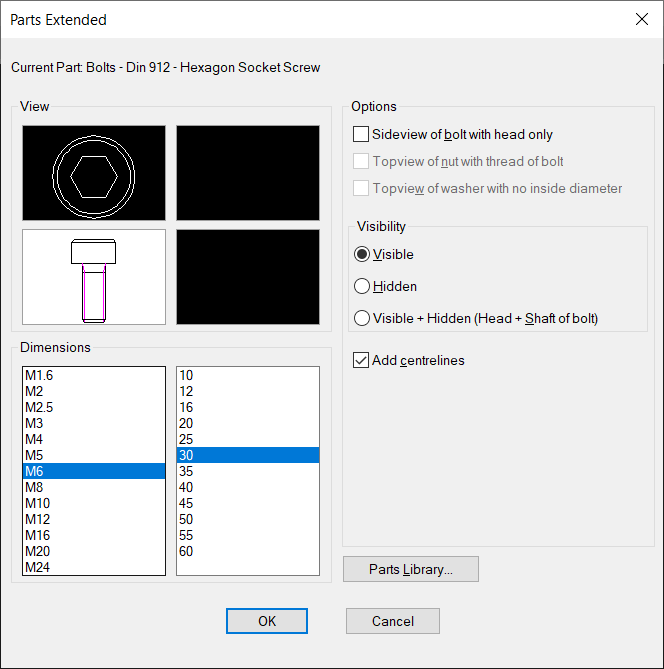

Figuur 6: Selecties bij het plaatsen van een onderdeel.

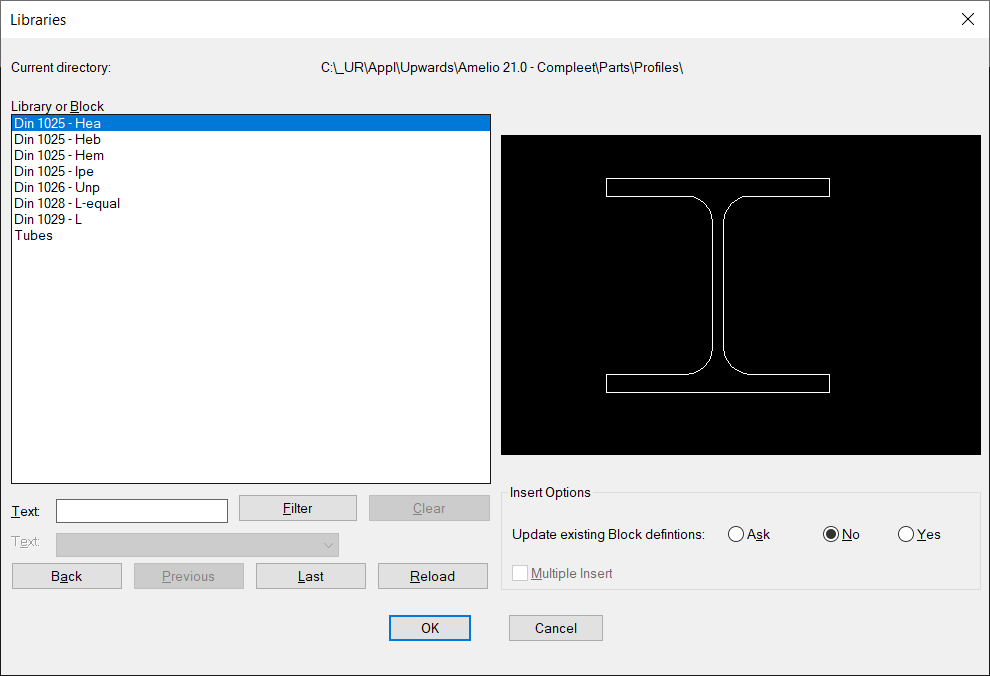

Figuur 7: Profielen.

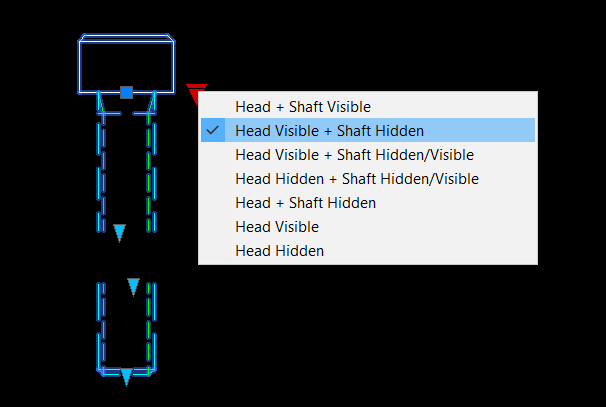

Figuur 8: Het dynamische blok van een bout, met parameters voor zichtbaarheid (lijntype), afmetingen (lengte) en de onderbreking in de boutschacht voor de moer en ring.
