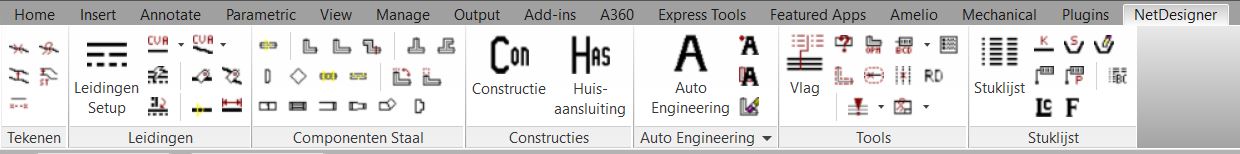

NetDesigner heeft onder andere de volgende functionaliteit:

• Het specificeren en tekenen van een compleet tracé van meerdere leidingen (figuur 1). Gespecificeerde tracés kunnen worden opgeslagen en later weer worden opgehaald.
• Het direct toevoegen van een telemetrie-kabel en sleuf aan een gespecificeerd tracé (figuur 1). Kabel en sleuf worden onder andere gebruikt voor het bepalen van de aannemersactiviteiten.
• Het delen van een leiding en plaatsen van een reductiestuk.
• Het opdelen van getekende, stalen leidingen in vaste lengtes volgens de geconfigureerde lengte van de geleverde buizen.
• Het handmatig plaatsen van alle soorten componenten op geselecteerde knooppunten van leidingen (figuur 2).
• Het via Auto Engineering automatisch plaatsen van reductiestukken, bochten, T-stukken en moffen op alle knooppunten van de getekende leidingen en het delen van de leidingen in delen met een standaard lengte.
• Het toekennen van leidingclassificaties en/of fases aan leidingen en componenten (figuur 5 en figuur 6).
• Het compleet controleren van de tekeningen op diameters van leidingen, geplaatste componenten, enzovoort (figuur 7).
• Het aanmaken van stuklijsten gebaseerd op één of meerdere leidingclassificaties en/of fases en het direct wegschrijven van de stuklijst naar Microsoft Excel (figuur 8 en figuur 9).

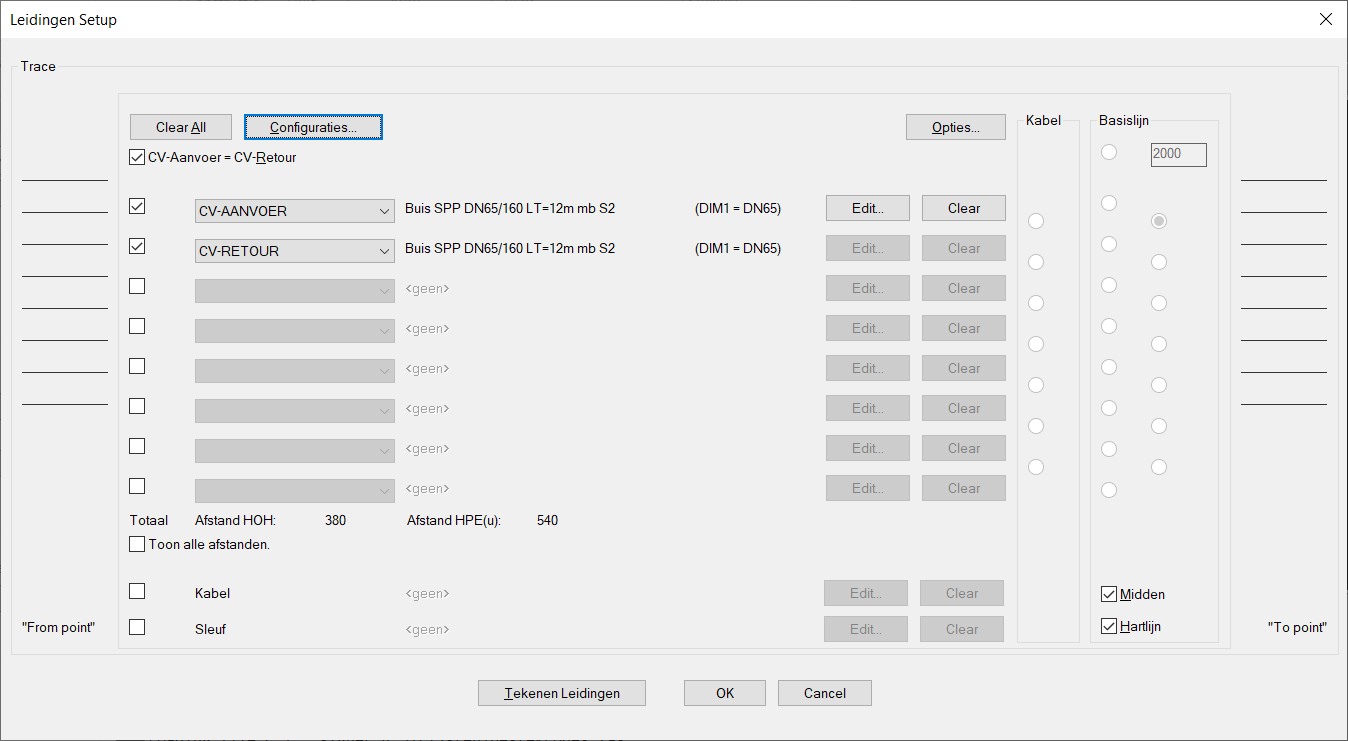

Figuur 1: Het specificeren van een tracé, inclusief telemetrie-kabel en sleuf.


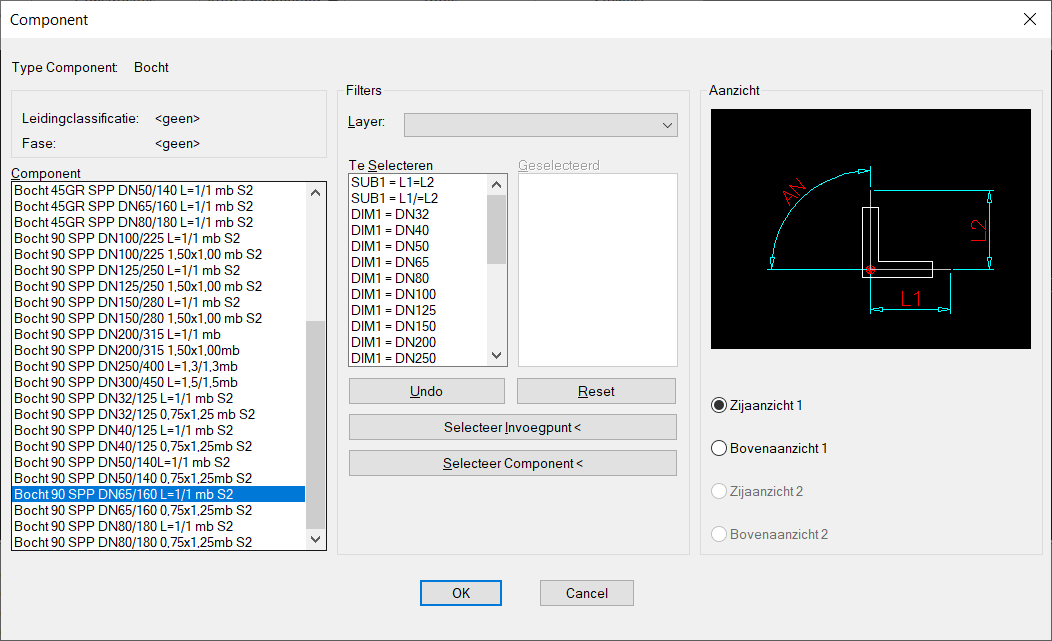

Figuur 2: Het filteren en selecteren van componenten.

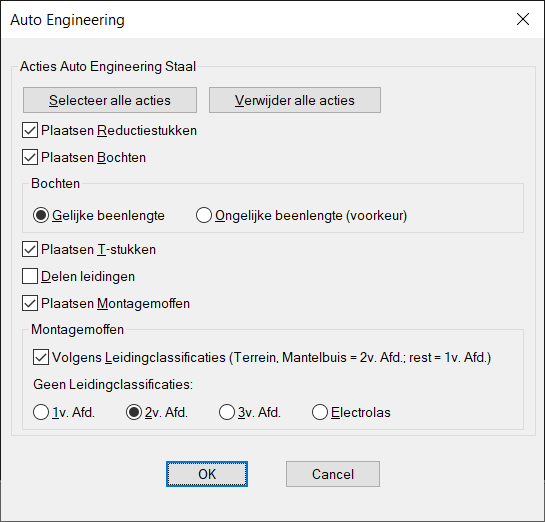

Figuur 3: Het automatisch plaatsen van componenten.

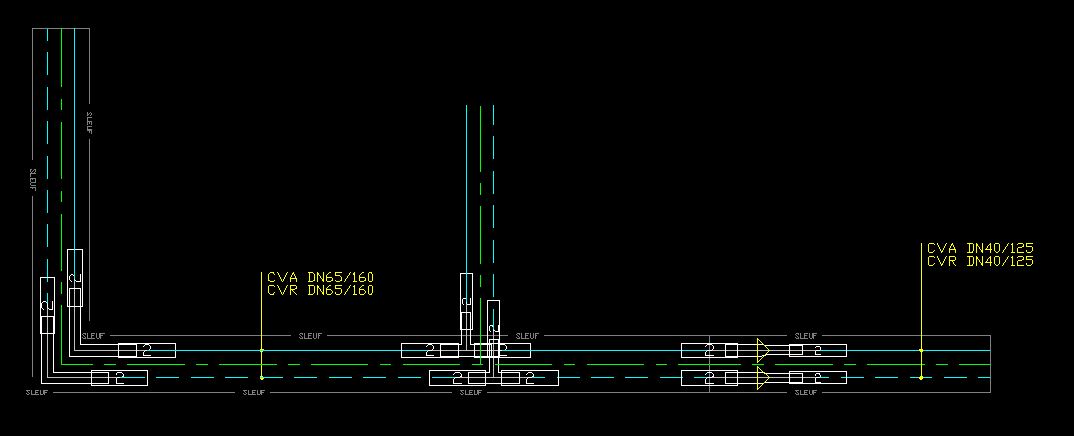

Figuur 4: Een deel van een tekening met leidingen, bochten, T-stukken, reductiestukken en moffen.

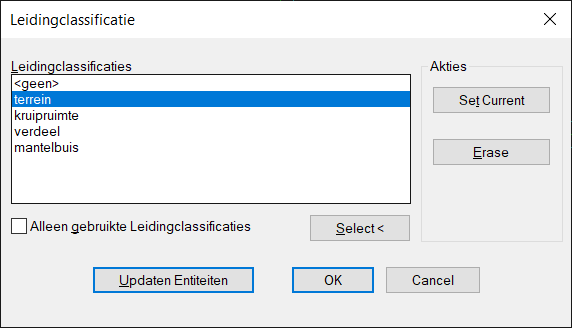

Figuur 5: Het toekennen van leidingclassificaties.

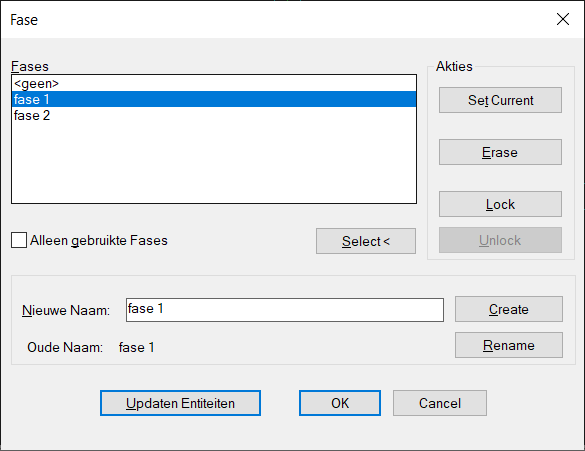

Figuur 6: Het toekennen van fases.

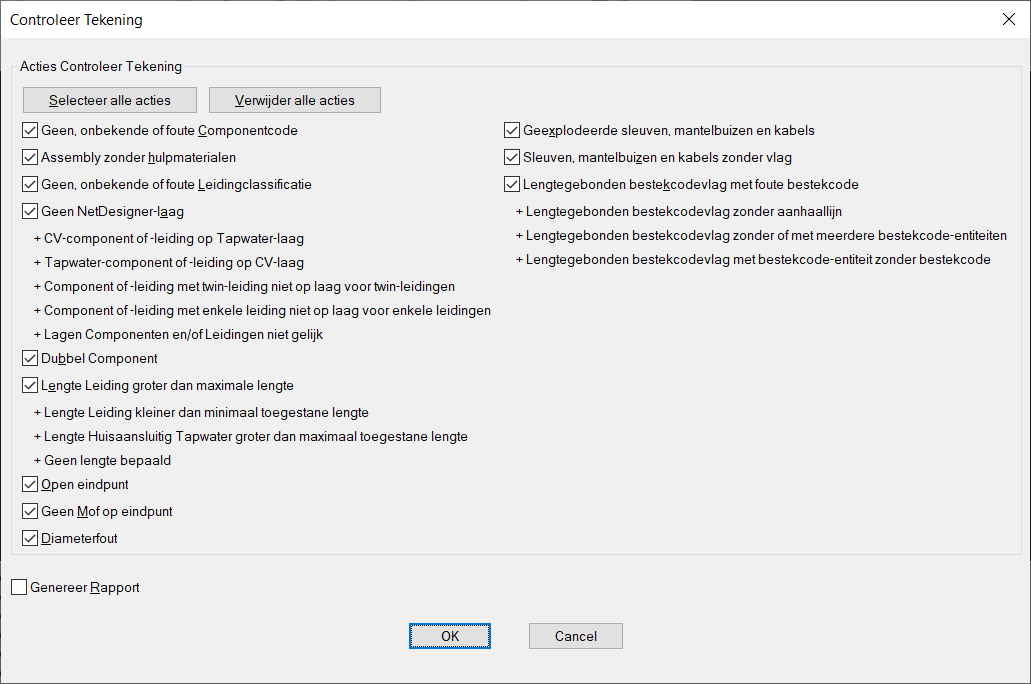

Figuur 7: Het controleren van de tekening.

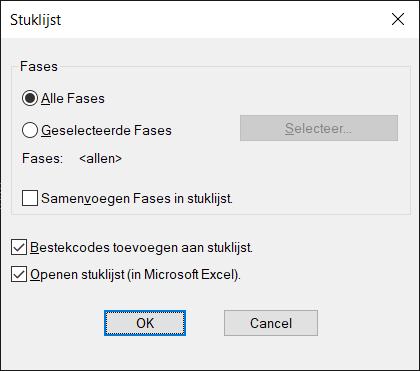

Figuur 8: DHet aanmaken van de stuklijst.

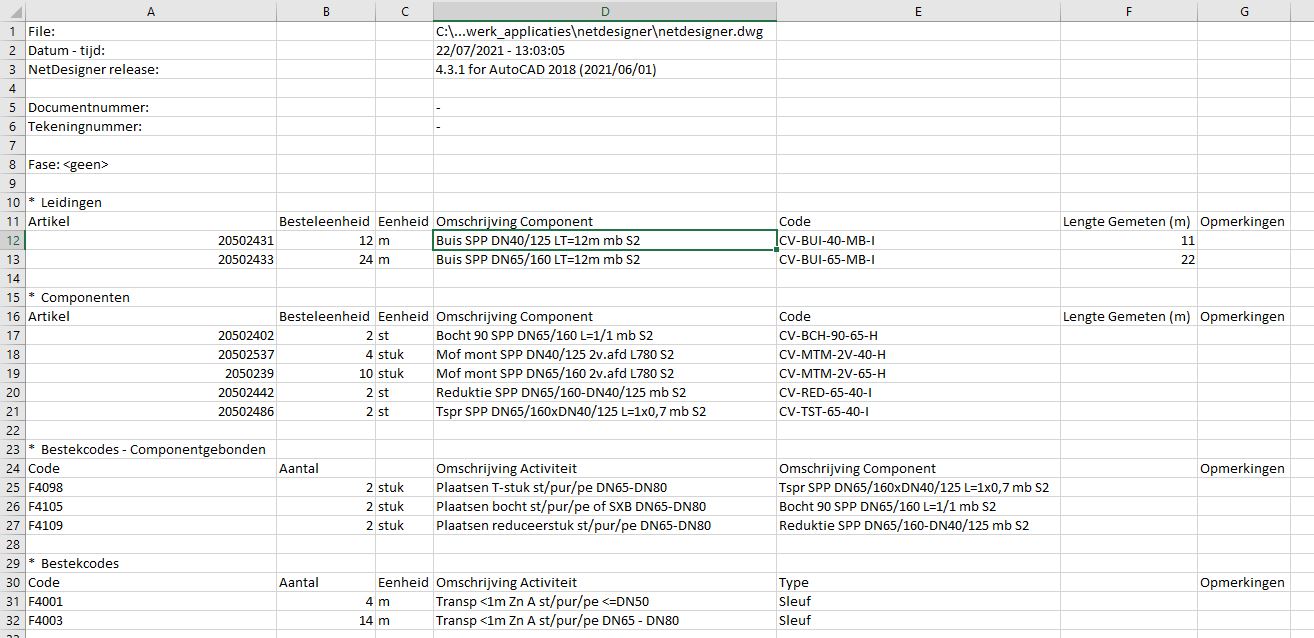

Figuur 9: Een stuklijst in Microsoft Excel.
